蒸汽流量計作為工業生產和能源計量中的重要儀表，其種類多樣，各具特點，能夠滿足不同工況下的流量測量需求。本文旨在詳細介紹蒸汽流量計的主要種類，包括渦街流量計、差壓式流量計、分流旋翼式蒸汽流量計等，以期為相關行業提供有價值的參考。

一、渦街流量計

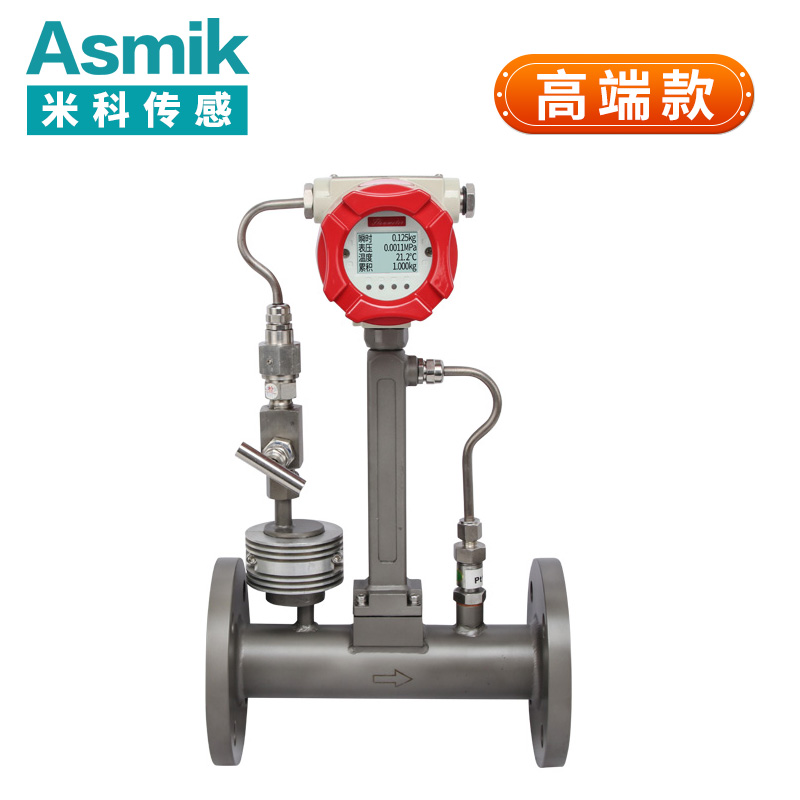

渦街流量計是利用卡門渦街原理測量蒸汽流量的儀表。當蒸汽流體沖擊渦街流量計中的三角柱型旋渦發生體時，會在其兩側交替產生有規則的卡門旋渦。這些旋渦的頻率與蒸汽的平均速度成正比，通過測量旋渦的頻率，即可推算出蒸汽的流量。

1. 工作原理

   • 旋渦產生：蒸汽在管道中流動時，沖擊渦街流量計的旋渦發生體，產生兩列交替的旋渦。
   • 旋渦頻率檢測：傳感器檢測旋渦的頻率，并將其轉化為電信號。
   • 流量計算：根據旋渦發生體的特征寬度和檢測到的旋渦頻率，結合斯特勞哈爾數，計算出蒸汽的平均流速，進而得到體積流量。

2. 特點與應用

   • 渦街流量計具有測量范圍大、壓力損失小、精度高、可靠性高等優點。
   • 適用于蒸汽管道溫度不大于300度的場合，是工業管道介質流體流量測量的常用儀表。

二、差壓式流量計

差壓式流量計以伯努利方程和流動連續性方程為依據，通過測量蒸汽管道中節流裝置產生的差壓來確定蒸汽流量。常見的差壓式流量計包括孔板流量計、噴嘴流量計、V錐流量計等。

1. 工作原理

   • 節流效應：蒸汽流經節流裝置時，流速增加，靜壓能減小，產生差壓。
   • 差壓測量：通過測量節流裝置前后的差壓，結合流體的密度和管道截面積，計算出蒸汽的流量。

2. 特點與應用

   • 差壓式流量計結構簡單，測量準確，適用于大口徑蒸汽管道的流量測量。
   • 特別是V錐流量計，其節流效應顯著，測量范圍廣，適用于高溫高壓蒸汽的測量。

三、分流旋翼式蒸汽流量計

分流旋翼式蒸汽流量計是通過測量蒸汽對旋翼產生的轉矩來推算流量的儀表。蒸汽進入流量計后，一部分通過主管道的節流孔板，一部分經分流管流經噴嘴射流到葉輪上，對葉輪形成轉矩，使葉輪帶動輪子軸旋轉。葉輪的轉速與流量成正比，從而可以測量蒸汽流量。

1. 工作原理

   • 轉矩產生：蒸汽流經節流孔板和分流管后，對葉輪產生轉矩。
   • 轉速測量：通過測量葉輪的轉速，結合葉輪的幾何參數和流體的密度，計算出蒸汽的流量。

2. 特點與應用

   • 分流旋翼式蒸汽流量計具有結構簡單、測量范圍寬廣、價位適中等優點。
   • 適用于石油、化工、紡織、供熱等部門需要蒸汽流量計量的場合。

四、其他類型蒸汽流量計

除了上述三種常見的蒸汽流量計外，還有阿牛巴流量計、浮子式流量計等。這些流量計各有特點，適用于不同的工況和測量需求。例如，阿牛巴流量計適用于大口徑、低流速的蒸汽管道測量；浮子式流量計則適用于小口徑、低壓力的蒸汽管道測量。

結論

蒸汽流量計的種類多樣，各具特點。在選擇蒸汽流量計時，需要根據被測蒸汽的工況（如溫度、壓力、流量范圍等）、測量精度要求以及經濟性等因素進行綜合考慮。渦街流量計、差壓式流量計和分流旋翼式蒸汽流量計是工業上常用的蒸汽流量計類型，它們在不同的工況下都能提供準確、可靠的流量測量數據，為工業生產和能源計量提供了有力的支持。隨著技術的不斷進步和應用的不斷拓展，蒸汽流量計的性能將不斷提升，為工業生產的智能化、高效化提供更加精準、可靠的測量手段。
